海灣GST-HX-200B、GST-HX-200B/T 型火災聲光警報器接線安裝技術

特點

火災聲光警報器是一種安裝在現場的聲光報警設備，當現場發生火災并確認后，安裝在現場的

火災聲光警報器可由消防控制中心的火災報警控制器啟動，發出強烈的聲光報警信號，以達到提醒

現場人員注意的目的。

GST-HX-200B型火災聲光警報器為編碼型警報器，可直接接入火災報警控制器的信號二總線（需

由電源系統提供二根 DC24V 電源線）。

GST-HX-200B/T 火災聲光警報器為特種產品，耐低溫，抗磷化鋁、鹽霧、二氧化硫腐蝕，適用

于倉庫、廠房，及其它有磷化鋁、鹽霧、二氧化硫腐蝕環境的場所。

主要技術指標

 （1）工作電壓：

信號總線電壓：24V 允許范圍：16V～28V

電源總線電壓：DC24V 允許范圍：DC20V～DC28V

 （2）工作電流：

總線監視電流≤0.8mA 總線啟動電流≤3.0mA

電源監視電流≤8mA 電源動作電流≤37mA

 （3）線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

 （4）火警聲調聲壓級：80dB～115dB（前方 3m 水平處（A 計權））

機關槍聲調聲壓級：80dB～115dB（前方 3m 水平處（A 計權））（僅適用于 GST-HX-200B

型火災聲光警報器）

 （5）閃光頻率：1.1Hz～1.8Hz（DC20V～DC28V）

（6）火警聲變調周期：3.2s～4.8s

機關槍聲調不涉及變調周期

 （7）聲調：火警聲、機關槍聲（僅適用于 GST-HX-200B 型火災聲光警報器）

 （8）使用環境：

 溫度：-10℃～+50℃

 相對濕度≤95%，不結露

 （9）外殼防護等級：IP43

 （10）執行標準：GB 26851-2011

 （11）外形尺寸：

 90mm×144mm×60.5mm（帶底殼）

結構特征、安裝與布線

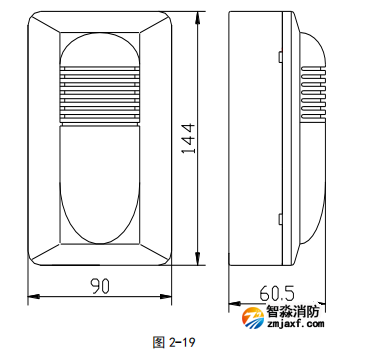

火災聲光警報器外形示意圖如圖 2-19：

火災聲光警報器采用壁掛式安裝，在普通高度空間下，以距頂棚 0.2m 處為宜。火災聲光警報器

接線端子示意圖如圖 2-20：

其中：

Z1、Z2：與火災報警控制器信號二總線連接的端子，對于 GST-HX-200A 型火災聲光警報器，

此端子無效

D1、D2：與 DC24V 電源線連接的端子，無極性

S1、G：外控輸入端子

T、 V：機關槍聲調選擇端子；

(此端子僅適用于 GST-HX-200B 型火災聲光警報器，GST-HX-200B/T 火災聲光警報器沒有；

短接此端子，警報器啟動后發出機關槍聲調，適用于氣體噴灑指示；

不短接此端子，警報器啟動后發出火警聲調，適用于正常消防火災報警)

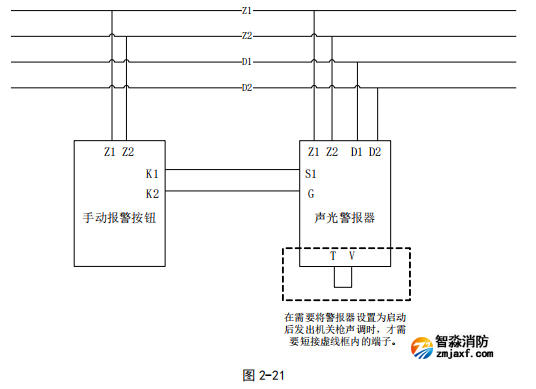

可以利用手動火災報警按鈕的無源常開觸點直接控制編碼型的火災聲光警報器啟動，系統接線

示意圖如圖 2-21：

布線要求：信號二總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2；電源線 D1、D2 采用

耐火B(yǎng)V線，截面積≥1.5mm2；S1、G、T、V 采用耐火 RV 線，截面積≥0.5mm2。GST-HX-200B/T火災

聲光警報器信號總線和電源線與警報器底殼端子連接處應做密封處理（無裸露銅線）。
